| Bahan tubuh | Besi cor nodular |
| Model | Z85X-16Q |
| Spesifikasi | DN50-300 |
| Tekanan nominal | 1.0/1.6/2.5Mpa |
| Suhu pengoperasian | 0-80°C |
| Media yang berlaku | air |
| Standar desain | GB/24924-2016 |

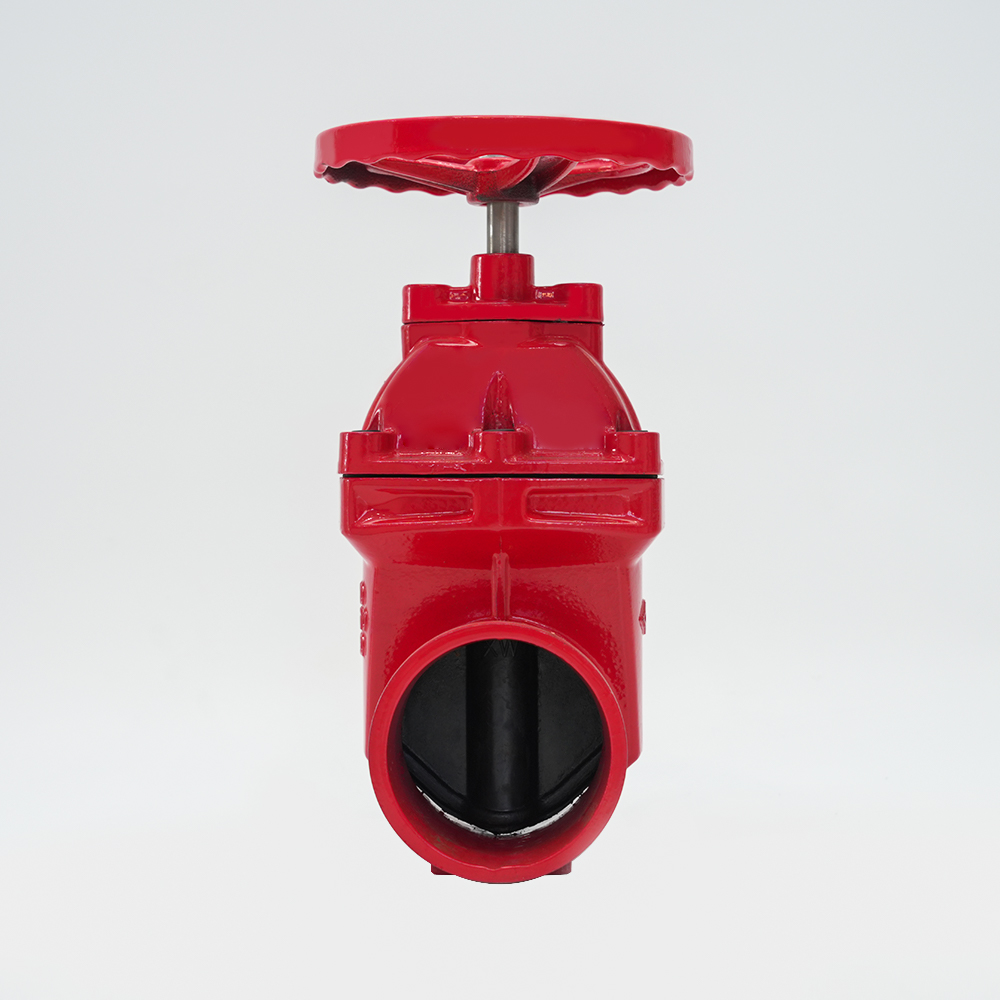

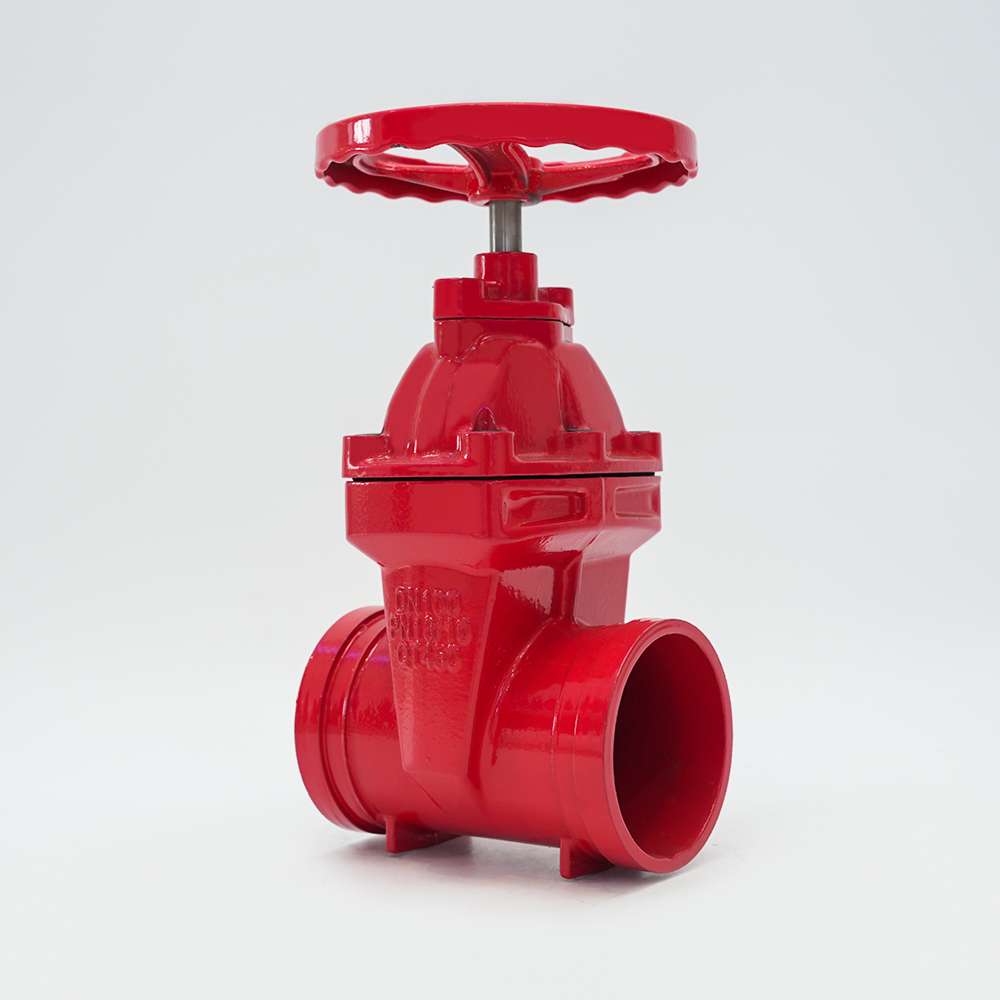

Ikhtisar Produk
Digunakan untuk memotong, menyambung, dan mengatur media di dalam pipa. Ini memiliki karakteristik kontrol cairan yang baik serta kinerja penutupan dan penyegelan. Ini banyak digunakan dalam media korosif seperti metalurgi, tenaga listrik, minyak bumi, industri kimia, udara, gas, gas yang mudah terbakar, serta pasokan air dan drainase. di saluran pipa.
Fitur
1. Pelat katup seluruhnya dilapisi lem, yang memiliki kinerja penutup yang baik dan ukuran yang tepat untuk memastikan keandalan segel;
2. Bagian bawah katup mengadopsi tipe dasar datar yang sama dengan pipa air, yang tidak menyebabkan penumpukan kotoran;
3. Seluruh katup dicat dengan resin epoksi tidak beracun untuk mencegah korosi dan karat. Ini dapat digunakan tidak hanya untuk sistem air minum tetapi juga untuk sistem pembuangan limbah;
4. Mur kelenjar digunakan untuk penyegelan yang mengencangkan sendiri; sangat meningkatkan kinerja penyegelan;
5. Sangat mudah untuk mengganti suku cadang yang memakai segel.

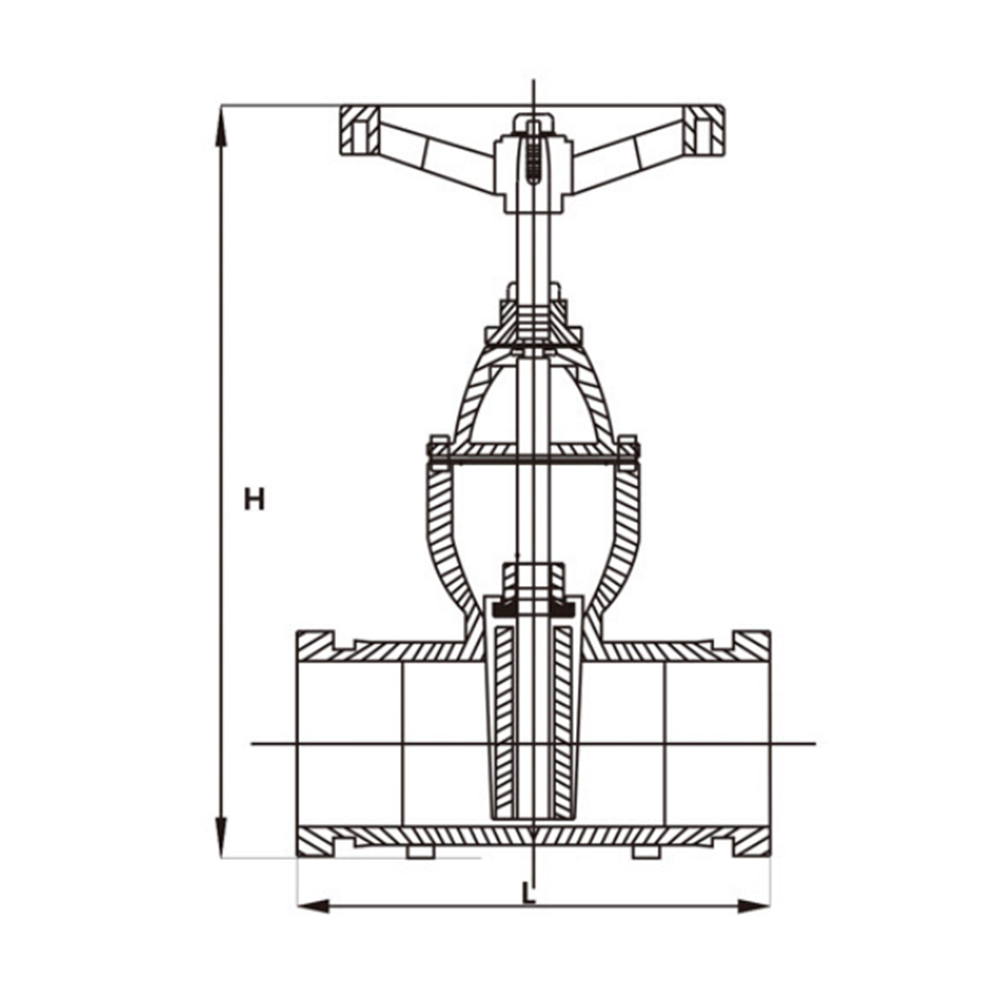

Parameter Produk
| Z85X-16Q | hari | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 140 | 150 | 160 | 178 | 200 | 210 | 250 | 285 | 330 |
| H | 250 | 325 | 330 | 410 | 420 | 540 | 660 | 900 | 1000 |
| Lingkaran luar | 60 | 76 | 89 | 108/114 | 140 | 159/165 | 219 | 273 | 325 |
| Roda tangan | 180 | 215 | 285 | 330 | 380 |
