| Bahan tubuh | Besi cor nodular |
| Model | Z41X-16Q |
| Spesifikasi | DN40-1000 |
| Tekanan nominal | 1.0/1.6/2.5Mpa |
| Suhu pengoperasian | 0-80°C |
| Media yang berlaku | air |
| Standar desain | GB/24924-2016 |
Ikhtisar Produk

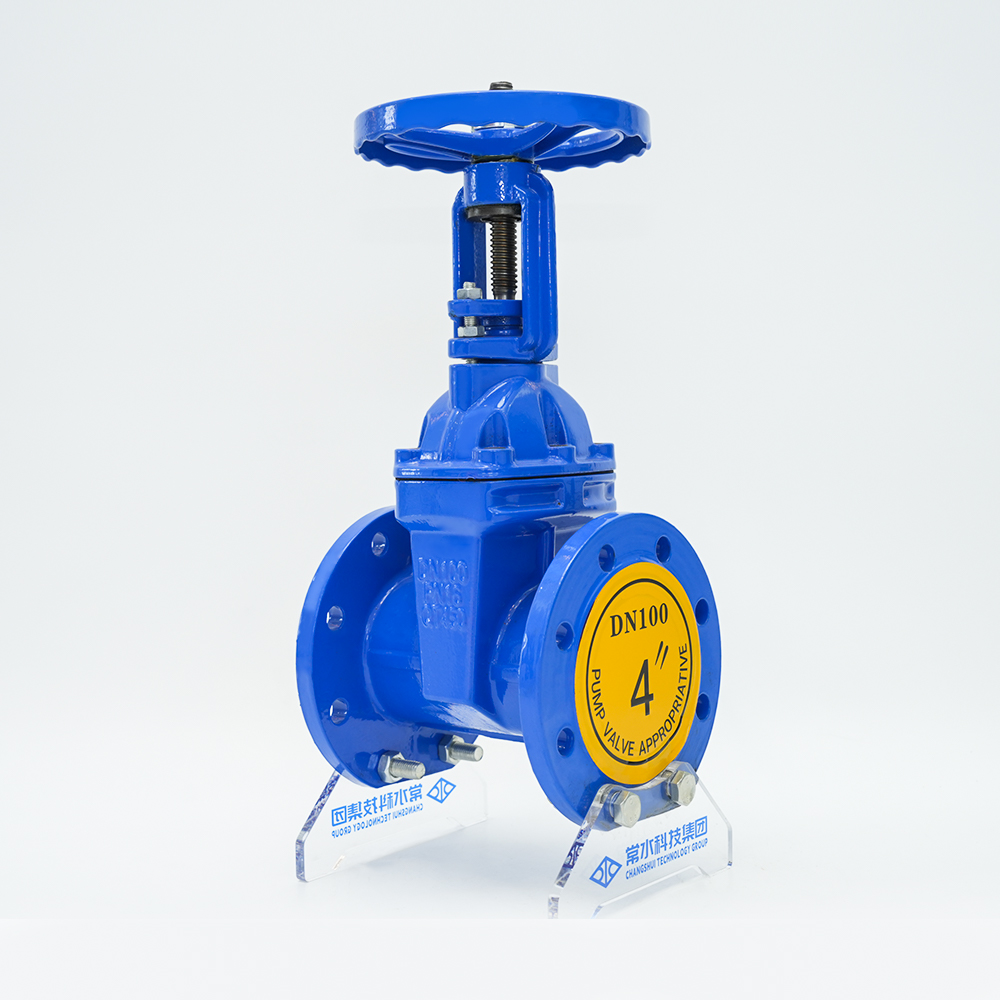

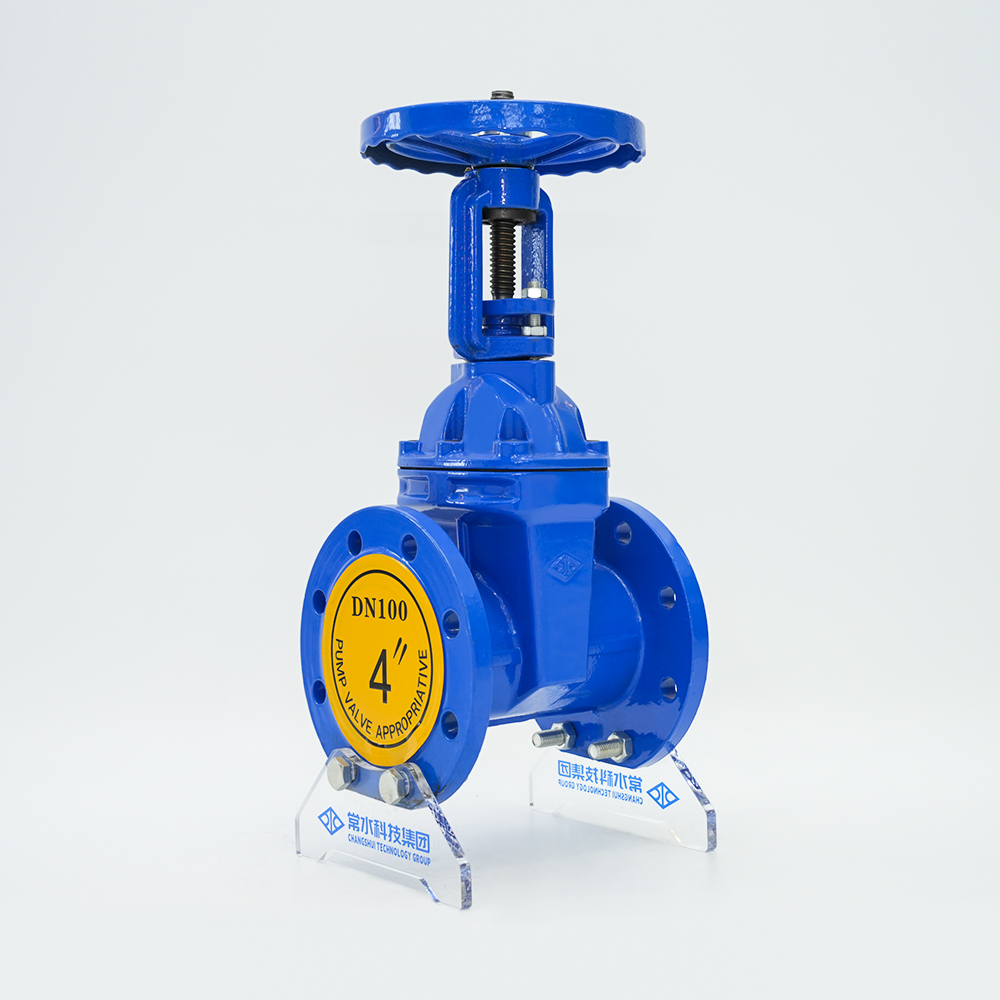

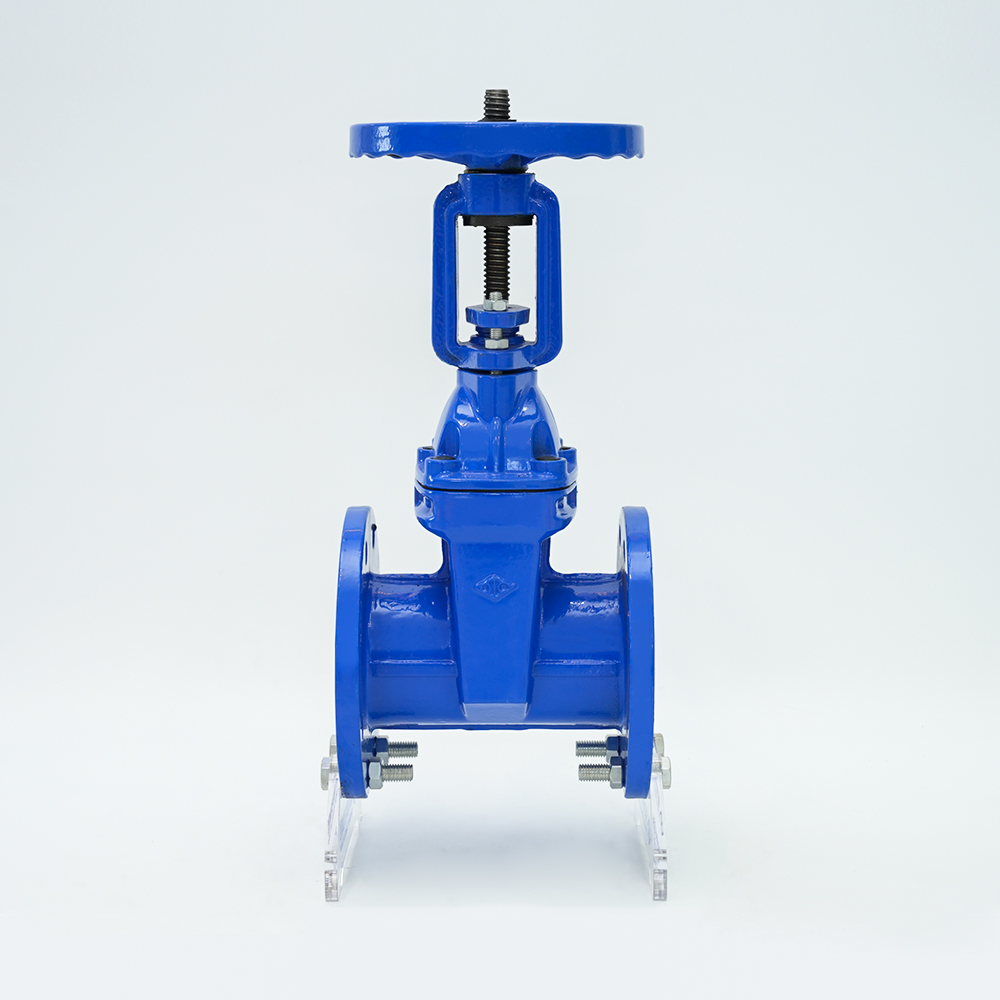

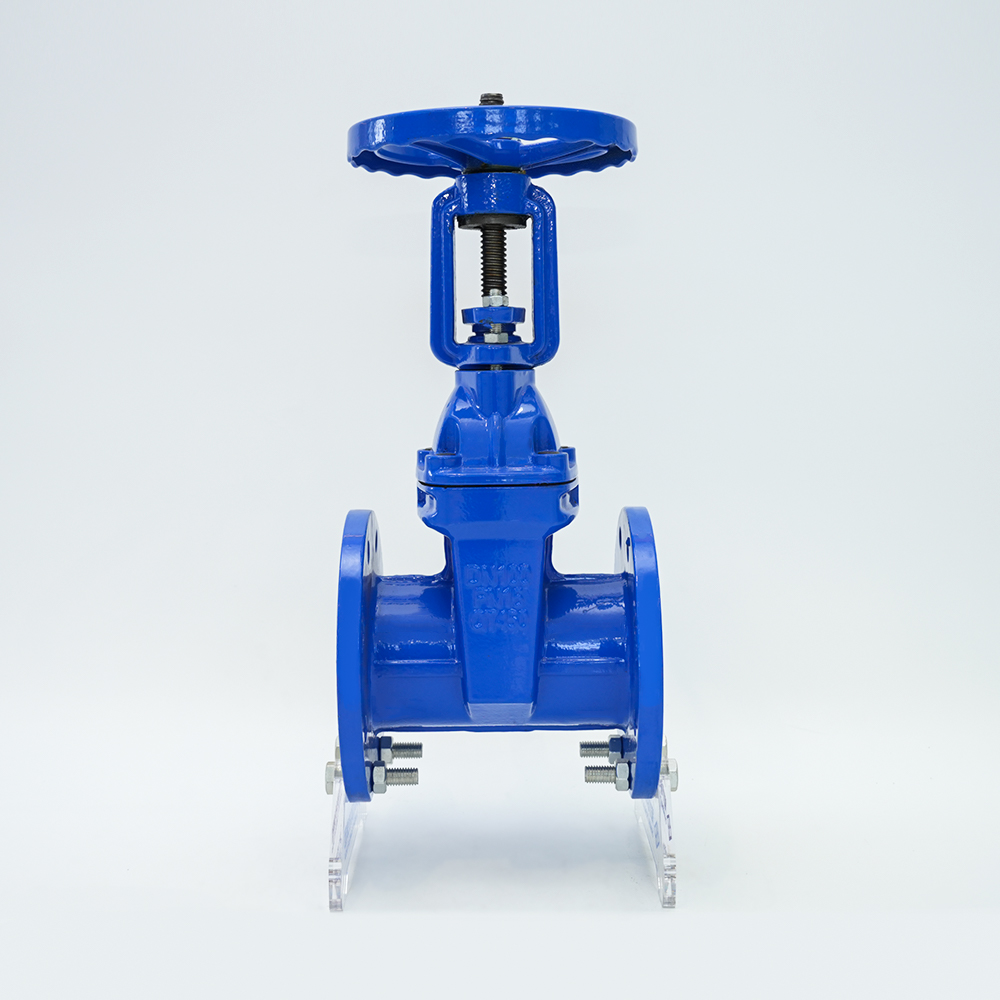

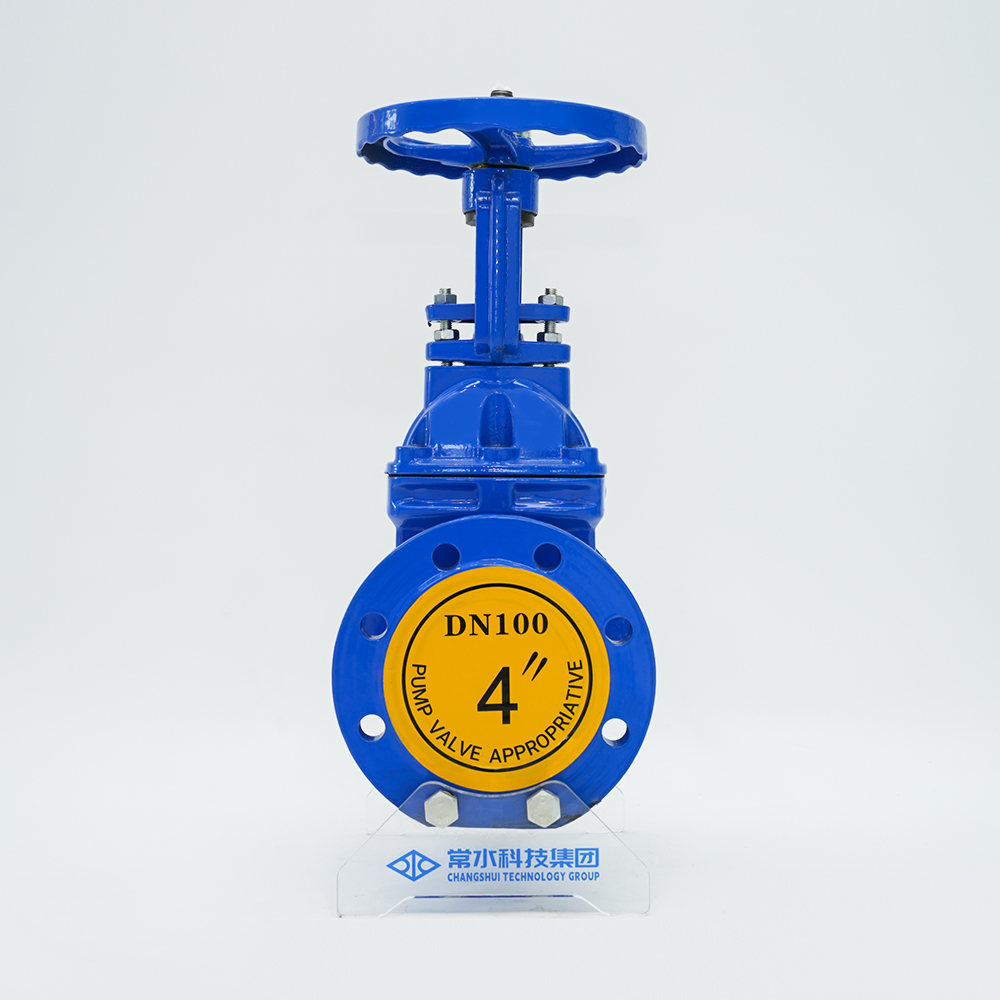

Katup gerbang batang naik flensa mengadopsi struktur batang katup eksternal, dan batang katup berputar dan bergerak secara aksial. Gerbang bergerak naik turun dengan batang katup membuka dan menutup, dan bukaan katup dapat diamati secara langsung. Ini banyak digunakan dalam proyek pipa seperti pasokan air dan drainase, proteksi kebakaran, AC, pengolahan air, administrasi kota, pembuatan kapal, tenaga listrik, konstruksi, dan makanan untuk mengangkut pipa fluida sebagai fluida kontrol.
Fitur
1. Resistensi cairan kecil, dan permukaan penyegelan lebih sedikit terkikis dan terkikis oleh medium.
2. Membuka dan menutup membutuhkan sedikit usaha.
3. Arah aliran medium tidak dibatasi, aliran tidak terganggu, dan tekanan tidak berkurang.
4. Bentuk sederhana, panjang struktural pendek, proses pembuatan yang baik, dan jangkauan aplikasi yang luas.
Fitur Produk
| Tekanan nominal: 1,0-2,5MPa | hari: 50-1200 |
| Suhu pengoperasian: 0-80°C | Media yang berlaku: bersih/kotoran, minyak |
| Standar flensa: GB/T17241-98 | Standar panjang: GB12221-89 |
Parameter Produk

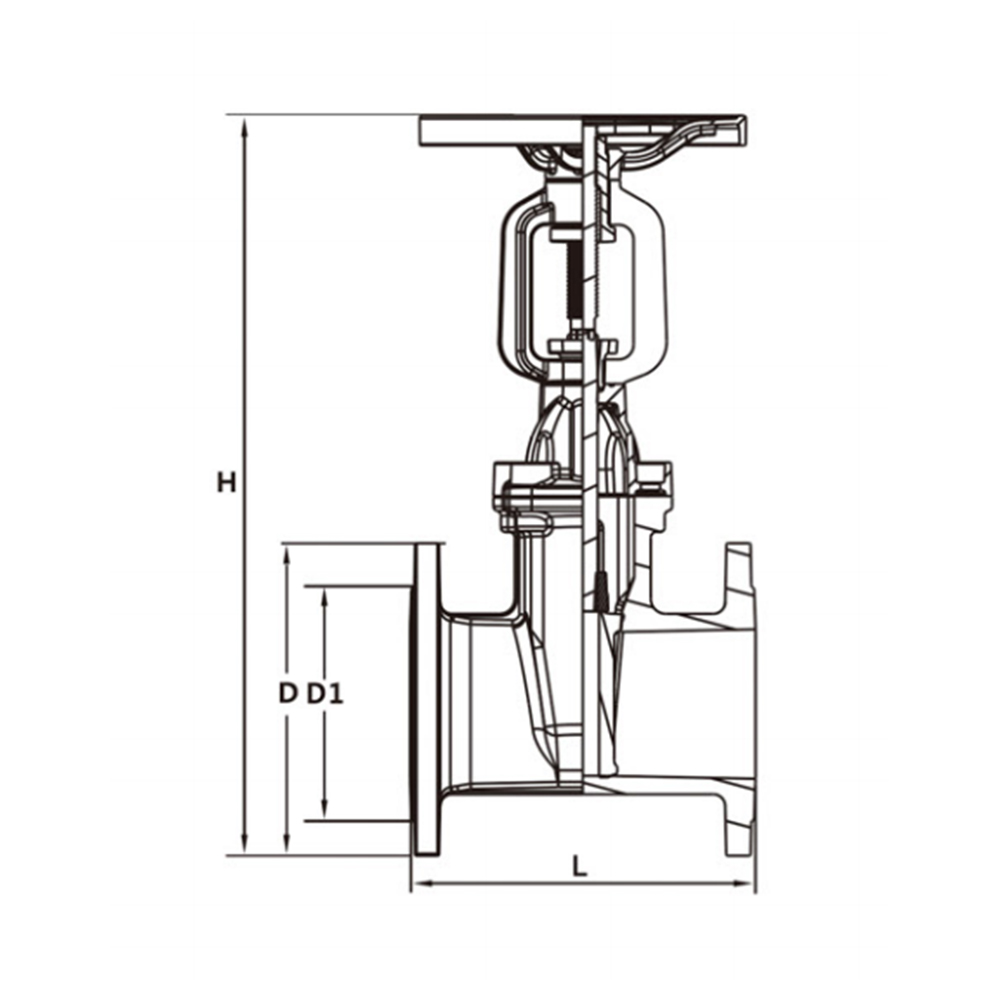

| Z41X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 |
| H | 365 | 406 | 465 | 520 | 630 | 690 | 870 | 1050 | 1210 | 1300 |
| D lingkaran luar | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 |
| n jumlah lubang | 4 | 4 | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 16 |
| Pusat D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 |
| Roda tangan | 180 | 215 | 285 | 330 | 380 | 465 |
