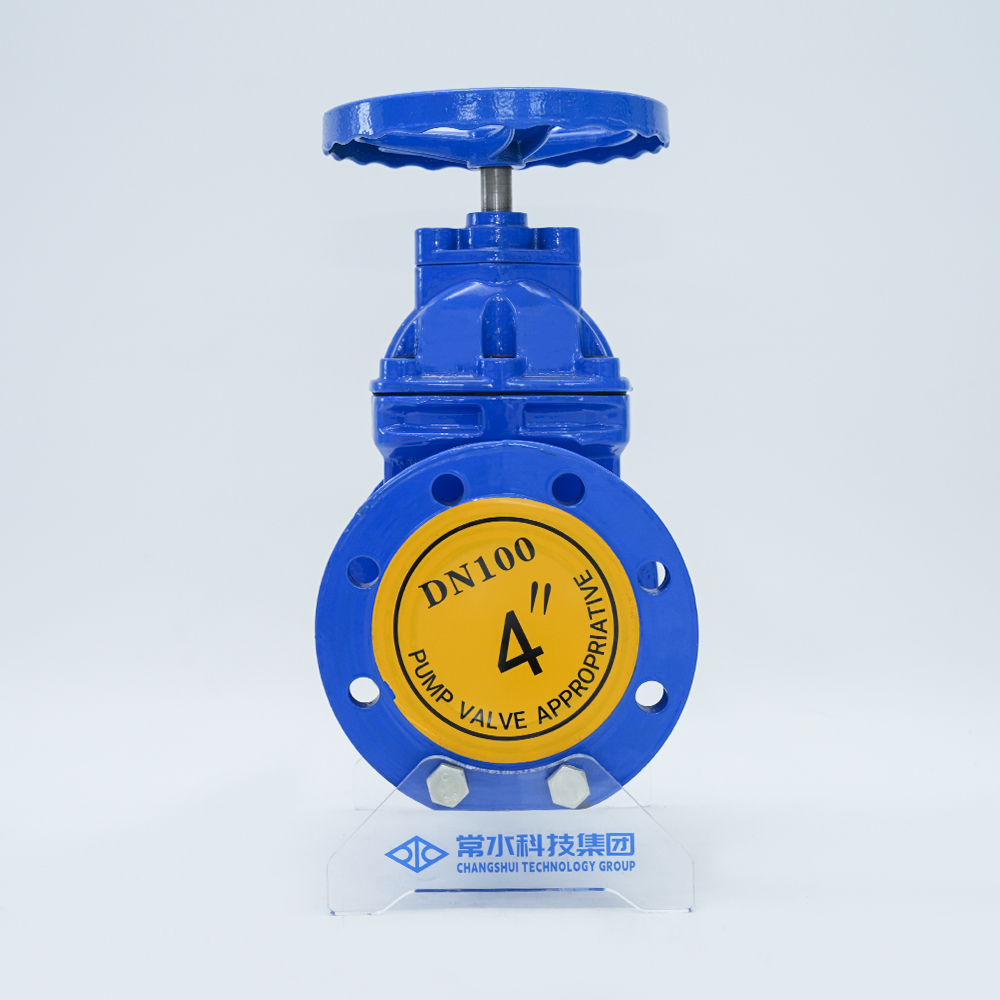

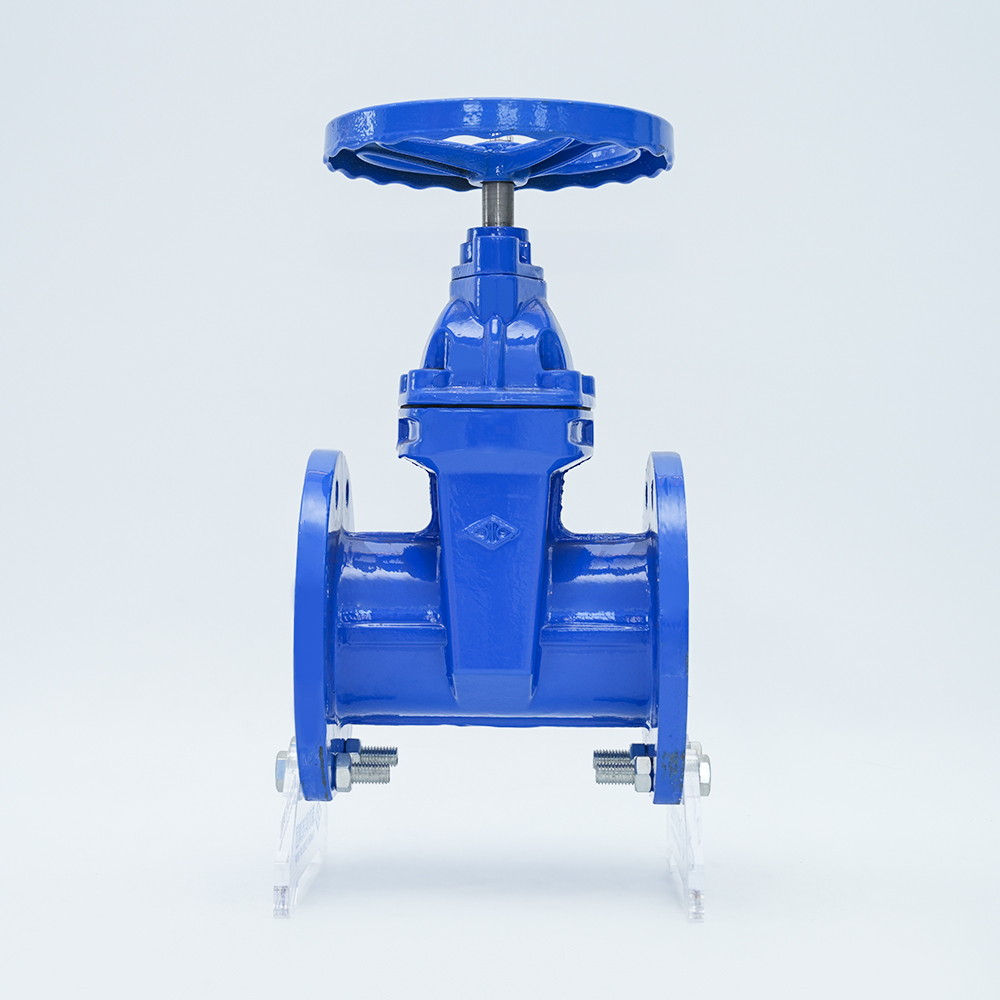

Katup Gerbang Segel Lembut Batang Gelap Z45X-16Q

Katup gerbang yang diproduksi oleh pabrik kami menggunakan lapisan karet keseluruhan pada pelat gerbang untuk menghasilkan kompensasi deformasi guna mencapai efek penyegelan yang baik, mengatasi fenomena umum penyegelan yang buruk, kebocoran, dan karat pada katup gerbang. Itu dipasang di berbagai saluran pipa dan digunakan sebagai pemutus dua arah. Ini banyak digunakan dalam proyek pipa seperti pasokan air dan drainase, proteksi kebakaran, AC, pengolahan air, administrasi kota, pembuatan kapal, listrik, konstruksi, dan makanan untuk mengontrol cairan.

Hubungi kami

Bahan tubuh	Besi cor nodular
Model	Z45X-16Q
Spesifikasi	DN50-1200
Tekanan nominal	1.0/1.6/2.5Mpa
Suhu pengoperasian	0-80°C
Media yang berlaku	air
Standar desain	GB/24924-2016

Fitur

Katup gerbang bersegel lembut batang tersembunyi menggunakan lapisan karet keseluruhan pelat gerbang untuk menghasilkan kompensasi deformasi guna mencapai efek penyegelan yang baik. Ini mengatasi fenomena penyegelan yang buruk, kebocoran, dan karat pada katup gerbang umum, dan lebih efektif menghemat ruang pemasangan. Ini dapat digunakan secara luas sebagai perangkat pengatur dan intersepsi dalam pipa fluida seperti air keran, limbah, konstruksi, minyak bumi, industri kimia, makanan, obat-obatan, tekstil, tenaga listrik, kapal, metalurgi, sistem energi, dll.

Persyaratan Keterampilan

1. Katup dirancang dan diproduksi sesuai dengan standar GB/24924-2010;

2. Panjang struktural katup sesuai dengan peraturan GB/T12221-2005;3. Inspeksi dan pengujian harus mematuhi peraturan terkait GB/T13927-2008; 4. Dimensi flensa harus mematuhi peraturan GB/T17241.6-2008.

Spesifikasi Kinerja

Ukuran nominalnya		40/1000				mm
Tekanan nominal		1.0		1.6		Ayah
Tekanan uji	Tes kekuatan	air	1.5	air	2.4
	Tes segel		1.1		1.76
	Tes segel udara		0.6		0.6
Suhu yang berlaku		0-80℃
Media yang berlaku		Air, minyak, dll

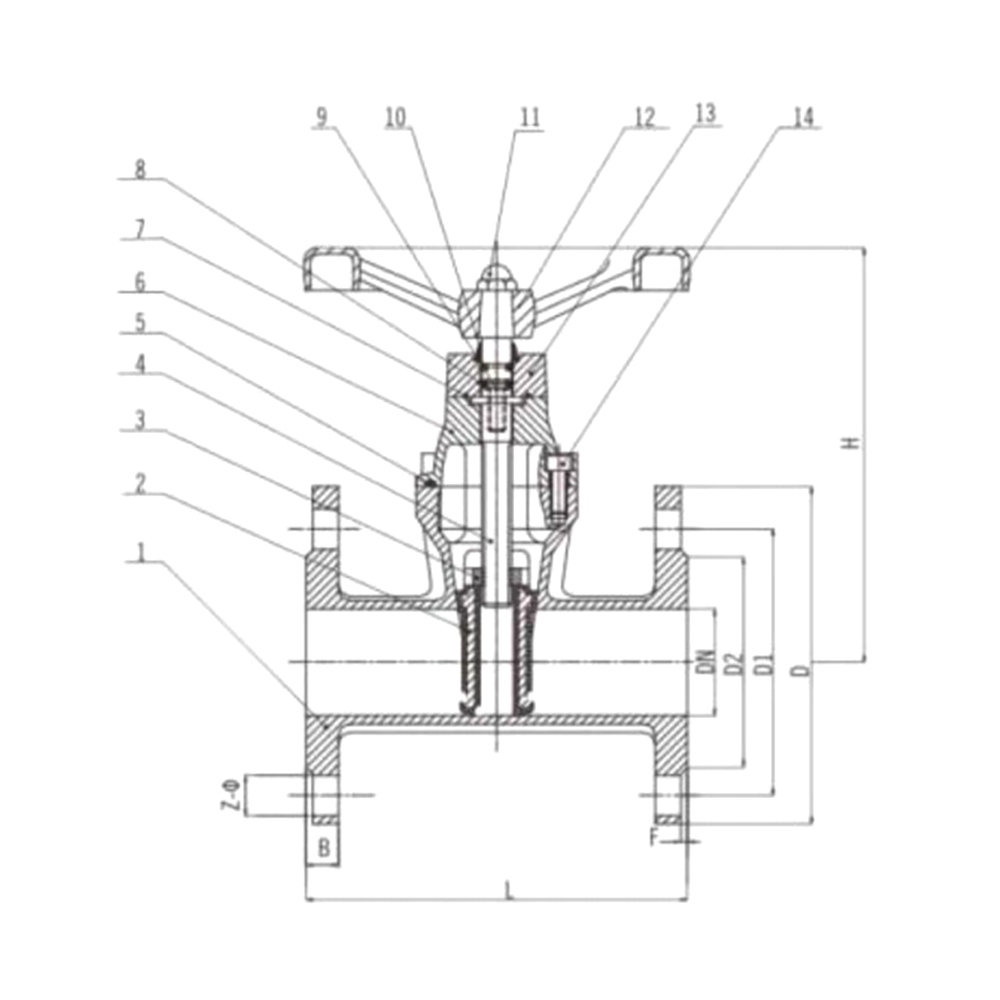

Bahan Utama

Nomor Seri	Nama	Bahan
1	Badan katup	QT450
2	Pelat katup	QT450-NBR
3	Kacang batang	QT450
4	Batang	20Cr13
5	Segel flensa sedang	NBR
6	kap mesin	QT 450
7	Cincin-O	NBR
8	Cincin-O	NBR
9	Baut countersunk	35#
10	Jaket debu	NBR
11	Sekrup kepala taman	35#
12	roda tangan	QT 405
13	Kelenjar	QT 450
14	Baut countersunk	35#

Dimensi eksternal utama dan dimensi sambungan (mm)

hari	L	D	D1	D2	C	F	Z-f	H
40	165	150	110	84	19	3	4-ф19	240
50	178	165	125	99	19	3	4-ф19	240
65	190	185	145	118	19	3	4-ф19	260
80	203	200	160	132	19	3	8-ф19	275
100	229	220	180	156	19	3	8-ф19	380
125	254	250	210	184	19	3	8-ф19	410
150	267	285	240	211	19	3	8-ф23	435
200	292	340	295	266	20	3	8-ф23	630
250	330	395	350	319	22	3	12-ф23	645
300	356	445	400	370	24.5	4	12-ф23	697
350	381	505	460	429	24.5	4	16-ф23	802
400	406	565	515	480	24.5	4	16-ф28	842
450	432	615	565	530	25.5	4	20-ф28	1060
500	457	670	620	583	26.5	4	20-ф28	1170
600	508	780	725	682	30	5	20-ф31	1300
700	610	895	840	794	32.5	5	24-ф31	1550
800	660	1015	950	901	35	5	24-ф34	1750
900	711	1115	1050	1001	37.5	5	28-ф34	1950
1000	811	1230	1160	1112	40	5	28-ф37	2170

Dimensi eksternal utama dan dimensi sambungan (mm)

hari	L	D	D1	D2	C	F	Z-f	H
40	165	150	110	84	19	3	4-ф19	240
50	178	165	125	99	19	3	4-ф19	240
65	190	185	145	118	19	3	4-ф19	260
80	203	200	160	132	19	3	8-ф19	275
100	229	220	180	156	19	3	8-ф19	380
125	254	250	210	184	19	3	8-ф19	410
150	267	285	240	211	19	3	8-ф23	435
200	292	340	295	266	20	3	12-ф23	630
250	330	405	355	319	22	3	12-ф28	645
300	356	460	410	370	24.5	4	12-ф28	697
350	381	520	470	429	26.5	4	16-ф28	802
400	406	580	525	480	28	4	16-ф31	842
450	432	640	585	548	30	4	20-ф31	1060
500	457	715	650	609	31.5	4	20-ф34	1170
600	508	840	770	720	36	5	20-ф37	1300
700	610	910	840	794	39.5	5	24-ф37	1550
800	660	1025	950	901	43	5	24-ф40	1750
900	711	1125	1050	1001	46.5	5	28-ф40	1950
1000	811	1255	1170	1112	50	5	28-ф43	2170
