| Bahan tubuh | Besi cor nodular |
| Model | H44X-16Q |
| Spesifikasi | DN40-600 |
| Tekanan nominal | 1.0/1.6/2.5Mpa |
| Suhu pengoperasian | 0-80°C |
| Media yang berlaku | air |
| Standar desain | GB/24924-2010 |
Ikhtisar Produk
Katup ini terutama digunakan pada saluran keluar pompa pipa dalam sistem pasokan air dan drainase, proteksi kebakaran, AC, listrik, konstruksi, makanan, pengolahan air, administrasi kota, pembuatan kapal, dan jaringan pipa lainnya untuk mencegah aliran balik media. Karena cincin penyegel produk ini mengadopsi desain miring, waktu penutupannya singkat, sehingga dapat mengurangi tekanan palu air. Cakram katup terbuat dari karet tahan minyak nitril dan pelat baja yang ditekan pada suhu tinggi. Ini memiliki ketahanan erosi dan kinerja penyegelan yang baik. Struktur produknya sederhana, dan perawatan, perbaikan, serta transportasinya mudah.
Bahan Bagian Utama
| Nomor Seri | Bagian Utama | Bahan |
| 1 | Badan katup | QT450 |
| 2 | kap mesin | QT450 |
| 3 | Kandung kemih katup | Rakitan karet |
| 4 | Gasket | karet nitril |
| 5 | Pengencang | Standar |

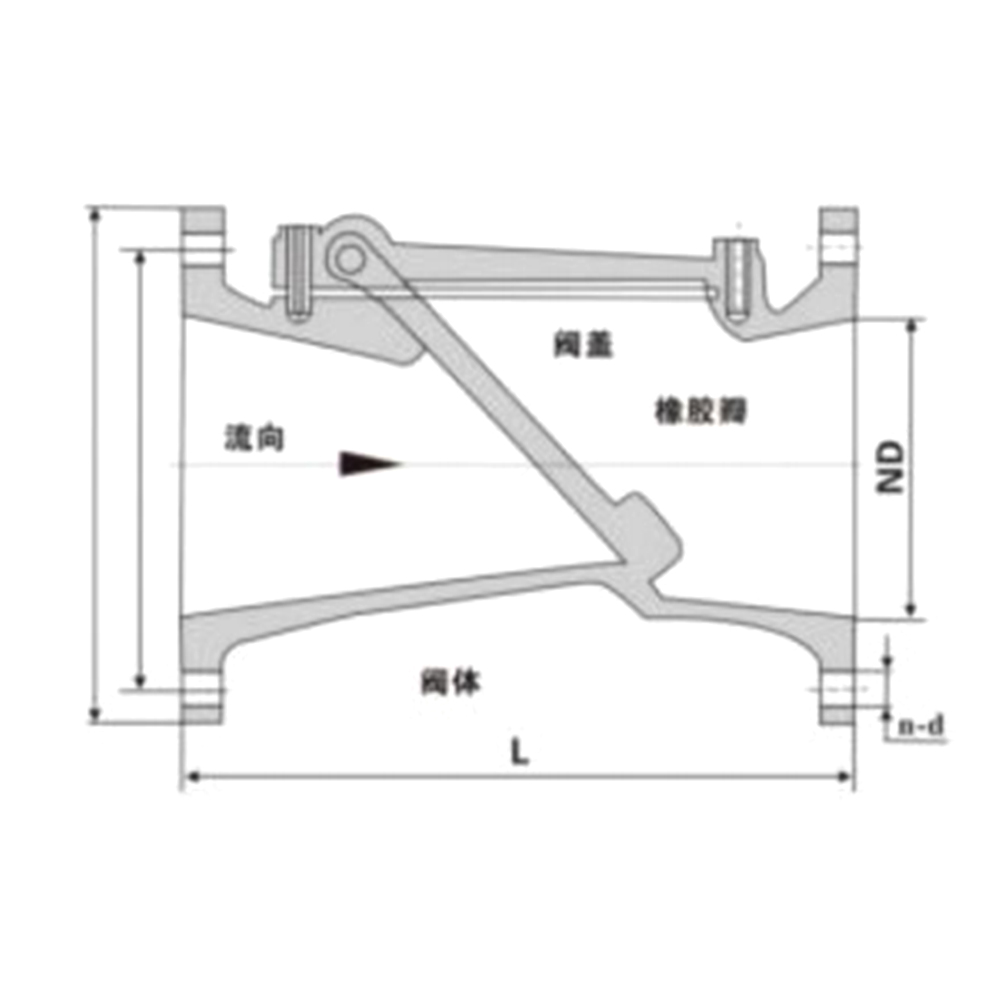

Parameter Teknis Produk
| Spesifikasi (DN) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Panjang Katup (mm) | 205 | 217 | 238 | 292 | 332 | 360 | 492 | 620 | 700 |
Tekanan Uji (MPa) | Perumahan | 1.5-2.4 |
| Segel | 1.1-1.76 |
| Tekanan Nominal (MPa) | 1.0-1.6 |
| Suhu yang berlaku | 0-80℃ |
| Media yang berlaku | air dan cairan korosif lemah |
