| Bahan tubuh | Besi cor nodular |
| Model | D381X-16Q |
| Spesifikasi | DN50-300 |
| Tekanan nominal | 1.0/1.6/2.5Mpa |
| Suhu pengoperasian | 0-80°C |
| Media yang berlaku | air |
| Standar desain | GB/24924-2011 |

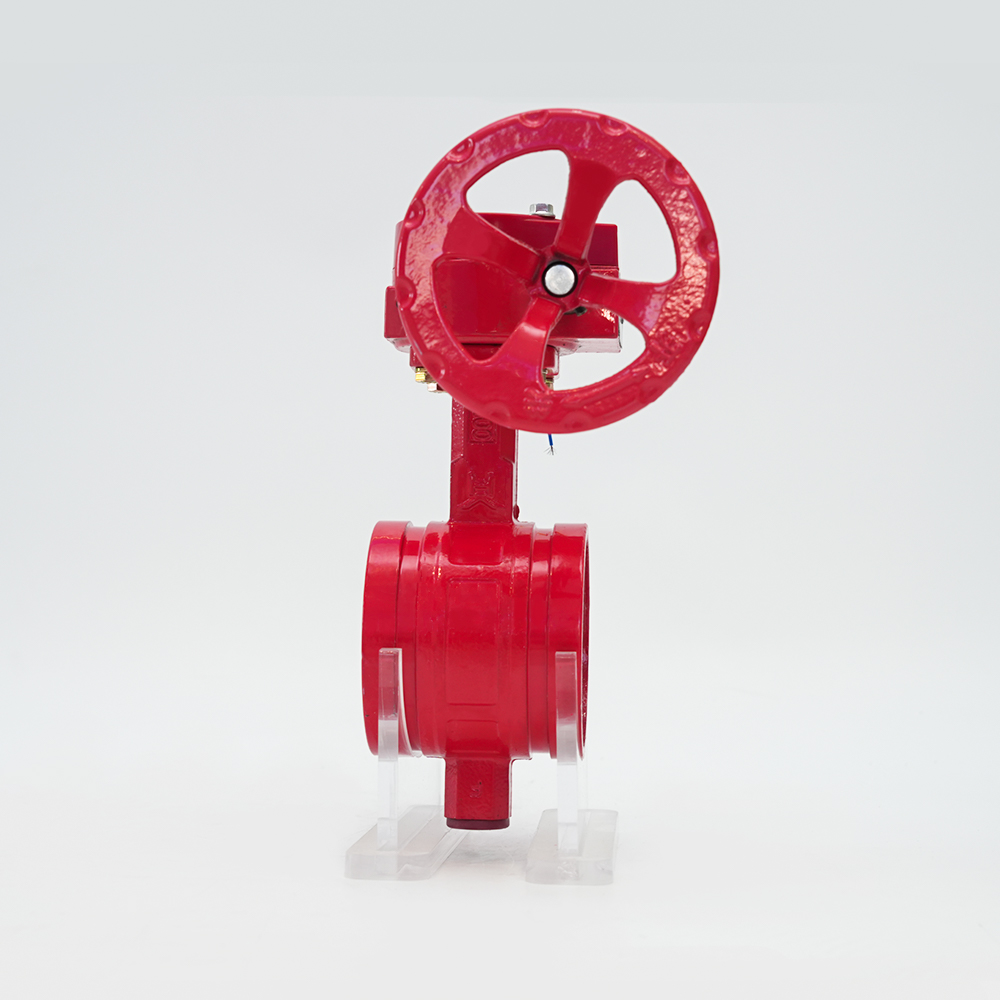

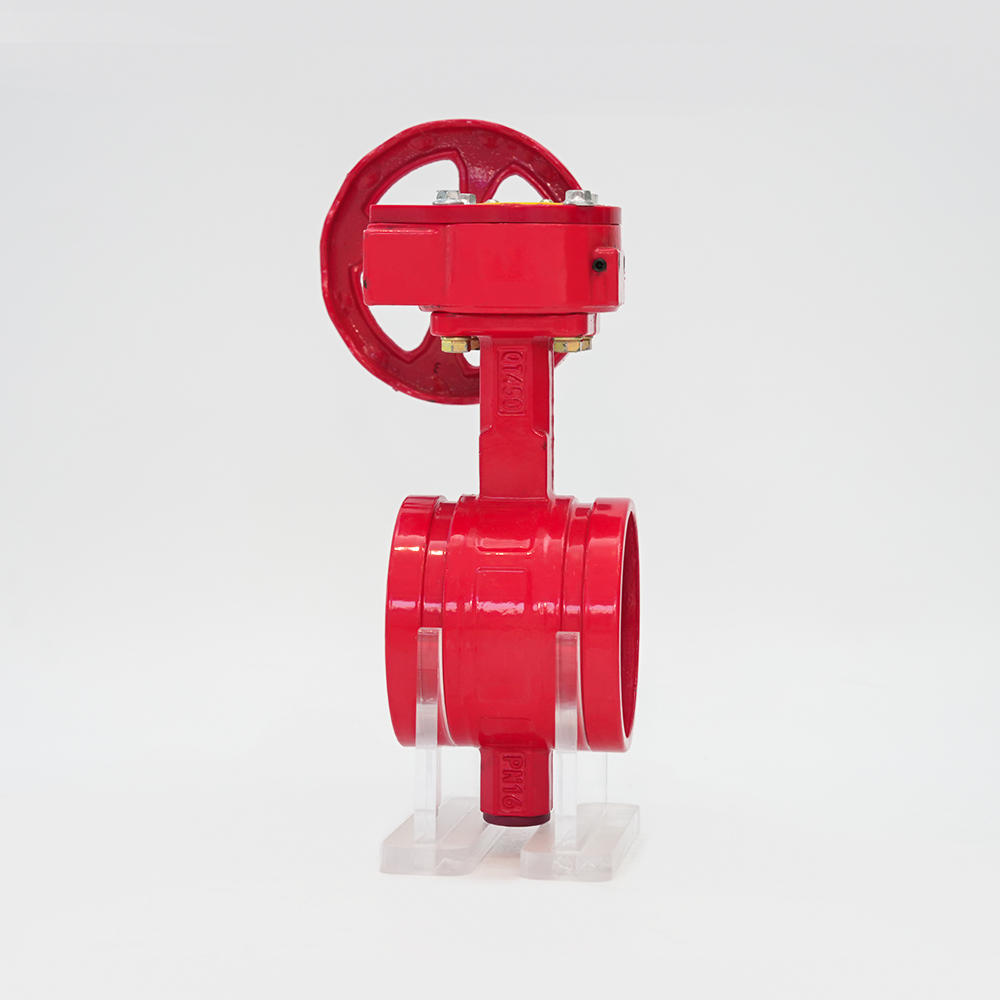

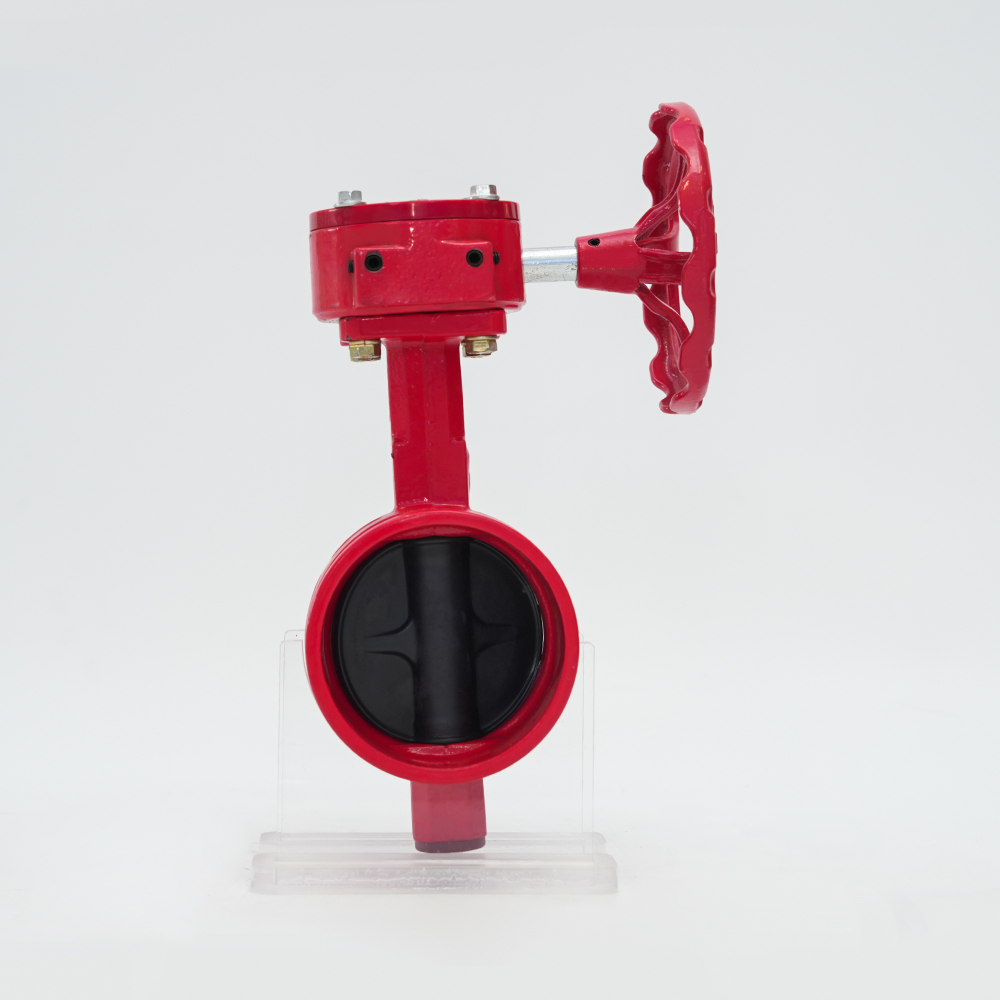

Ikhtisar Produk
Katup kupu-kupu roda gigi cacing beralur ringan, memiliki kecepatan peralihan yang relatif cepat, dan jarak pengoperasian yang kecil. Ini memiliki kata-kata skala pembuka dan penutup di atasnya, yang dapat dengan mudah mengidentifikasi situasi peralihan. Katup kupu-kupu banyak digunakan dalam pipa pasokan air dan drainase di tenaga listrik, hidrolik, industri kimia, konstruksi perkotaan, dan industri lainnya. Sistem jalan, sistem pengolahan limbah, dan bidang lainnya.
Fitur
Pemasangannya cepat, mudah, dan aman, tidak dibatasi oleh lokasi pemasangan, nyaman untuk pemeliharaan pipa dan katup, memiliki insulasi getaran dan suara, serta mengatasi penyimpangan yang disebabkan oleh sambungan koaksial pipa dalam rentang sudut tertentu. Ini memecahkan keuntungan dari ekspansi dan kontraksi termal yang disebabkan oleh perbedaan suhu.

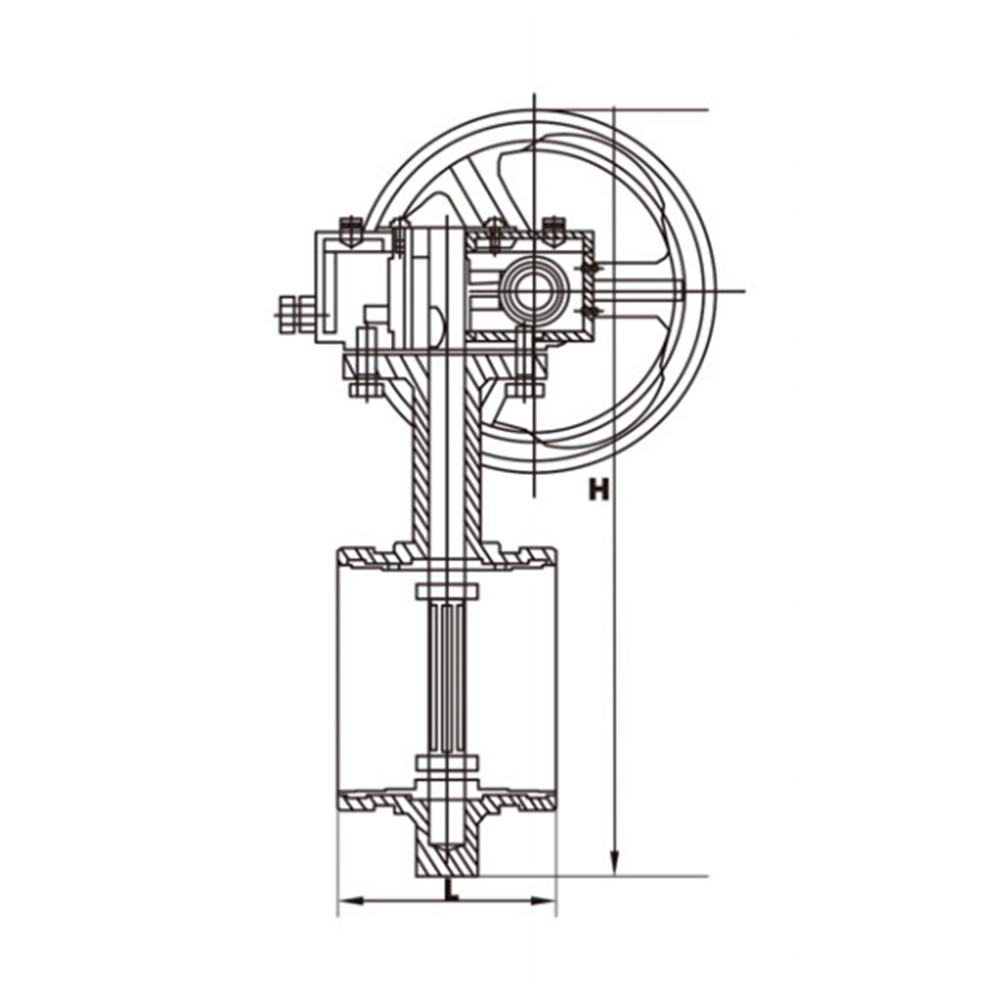

Parameter Produk
| D381X-16Q | hari | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 80 | 80 | 80 | 102 | 110 | 110 | 148 | 160 | 168 |
| H | 200 | 215 | 235 | 285 | 300 | 330 | 440 | 540 | 800 |
| Lingkaran luar | 60 | 76 | 89 | 108 | 114 | 140 | 159 | 165 | 219 | 273 | 325 |
